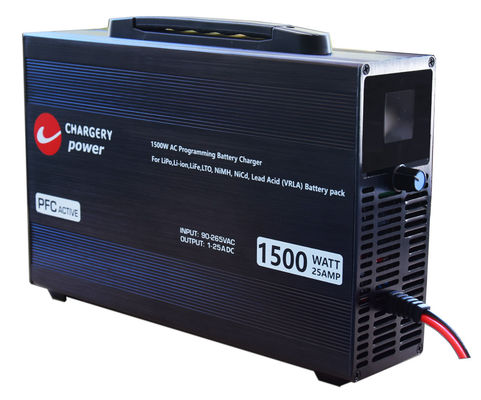

100V 1500W Corrente regolabile di tensione caricabatterie C10325, 4S 8S 12S 16S 20S 24S 25A,adatta per batterie chimiche multiple come indicato di seguito.
| Tipo di batteria |
Numero di cellule |
Voltaggio di uscita/V |
Carica terminale Voltaggio per cella |
Corrente di carica |
Corrente di carica terminale/A |
Modalità di ricarica |
| Un minuto. |
Tipo |
- Max, ti prego. |
| LiPo |
4S-24S |
10-102 |
2.75 |
4.2 |
4.25 |
1.0-25A |
Da 5 a 60% |
Precarica, CC/CV e manutenzione |
| Li-ion |
4S-24S |
10-102 |
2.5 |
4.1 |
4.15 |
| La vita |
5S-28S |
10-102 |
2 |
3.65 |
3.7 |
| Lito |
7S-36S |
10-102 |
1.5 |
2.7 |
2.7 |
| Pb |
6S-41S |
10-102 |
1.75 |
2.4 |
2.5 |
| |
|
|
- Delta Voltage / mV |
|
|
|
| |
|
|
Un minuto. |
tipo |
- Max, ti prego. |
|
|
|
| NiMH/NiCd |
Auto |
10-102 |
100 |
300 |
1000 |
|
|
CC |
Il caricabatterie C10325 è una soluzione di ricarica affidabile e di alta qualità, progettata appositamente per i sistemi di batterie dei veicoli elettrici.Con capacità di caricare fino a 24S batterie al litio a 25A e 1500W a AC90V~265V, ha una dimensione compatta di soli 68 mm. Sono state incorporate tecnologie innovative per raggiungere un'efficienza fino al 92% mantenendo una temperatura interna inferiore a 100 °C.la tensione di ricarica e la taratura della corrente assicurano l'accuratezza del processo di ricarica, garantendo la sicurezza della batteria.
Il C10325 non è solo un caricabatterie ma anche un SMPS che può funzionare in tre modalità.impostare il numero di cellule,corrente di carica,corrente terminale,tensione terminaleper cellula, e altri parametri ogni volta.
In secondo luogo, il caricabatterie è dotato di unModalità AUTOche carica automaticamente la batteria in base ai parametri preimpostati.Questa modalità è particolarmente utile quando si ricarica ripetutamente la stessa batteria ed è simile a quella di molti caricabatterie tradizionali disponibili sul mercato.
In terzo luogo, il caricabatterie può funzionare come un'unità di alimentazione (PSU, SMPS), ma per farlo è necessario impostare la tensione di uscita e la corrente di uscita massima.
È importante notare che il tentativo di caricare la batteria in modalità alimentazione non è sicuro e la ricarica automatica non deve essere interrotta.
Caratteristiche
- Controllo intelligente della tensione di uscita e della corrente da microprocessore, calibrazione al 100% prima della consegna
- Accuratezza della tensione e della corrente ± 1%
- PFC attivi: corrente di ingresso CA più piccola, meno interferenze, e conformi al regolamento della Commissione europea n. 278/2009 e alla versione 2 di Energy Star.0
- AC 90-265V per il funzionamento mondiale: non è necessario alcun interruttore alternativo, funzionamento sicuro in tutto il mondo.
- Basso consumo di energia (meno di 1 W) in modalità di inattività e in modalità di attesa
- Protezione da sovra corrente, sovra tensione, sovra carico, sopra temperatura e contro cortocircuito
- Protezione da cortocircuito all'uscita, più sicura e affidabile.

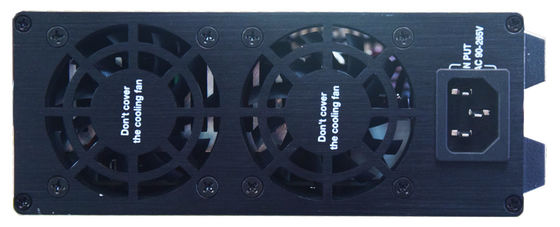

- 2 Ventilatori di raffreddamento intelligenti accesi e regolare la velocità sulla temperatura automaticamente
- Il sistema ZVS/ZCS e la rettifica sincrona garantiscono la massima efficienza.
- Approvato dal CE
- Garanzia di 24 mesi
.
Sono disponibili due modelli
| Descrizione della funzione |
Modello |
| C10325A |
C10325B |
| 1.Controllo a distanzacorrente di carica da dispositivo esterno. |
√ |
|
| 2. iniziare a caricare automaticamente (Carica automaticamodalità) dopo aver collegato la fonte CA e la batteria al caricabatterie |
|
√ |
| 3.Ricominciare a caricarequando la tensione della batteria scende del 5-10% |
|
√ |
| 4.Carica normalemodalità, tipo di batteria di installazione, numero di celle e tutti i parametri di carica |
√ |
√ |
| 5.Modalità di alimentazione, 10-102V regolabile, 1-25A regolabile |
√ |
√ |

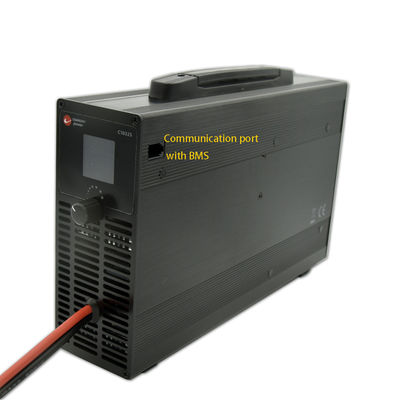

| 6.Comunicare con il BMS.Corrente di carica controllata da Chargery BMS, impedire qualsiasi tensione della cella da sovraccarico |
√ |
√ |
Specificità
| Parametro di ingresso |
Valore |
| Tensione nominale |
AC110 / 220V |
| Voltaggio consentito |
AC90 ~ 265V |
| Frequenza nominale |
50/60 Hz |
| Frequenza consentita |
47-63 Hz |
| Corrente massima RMS |
18A @90V, 7,5A @220V |
| Efficienza |
92% a carico del 65% e 220Vac |
| PFC attivi |
PF>0,99 a 90VAC e 100% di carico; PF>0,97 a 220VAC e 100% di carico |
| Parametro di uscita |
Valore |
| Intervallo di tensione come SMPS |
10 ~ 102V programmati |
| Precisione della tensione |
± 1% |
| Intervallo di corrente come SMPS |
1 ~ 25A programmato |
| Accuratezza attuale |
± 1% |
| Voltaggio di carica |
10-102V regolabile |
| Corrente di carica |
1-25A regolabile |
| Potenza |
1500W al massimo. |
| Voltaggio di onda |
200 mV |
Applicazione
- Applicazione a domicilio
- Batteria per biciclette elettriche, motociclette elettriche
- Batteria per motociclette elettriche
- E-Car battey
- Batteria per veicoli elettrici
- Batteria UAV
- Batteria per droni
Operazione
- Collegare il caricabatterie alla presa AC 110/220V
- Collega la batteria al caricabatterie, conferma che la polarita' di connessione e' corretta.
- Controllare la lettura della tensione sul display LCD, confermare che è vicino alla tensione reale della batteria, se la differenza è superiore a 2V, controllare la connessione della batteria.
- Gira Knob, scegli il tipo di batteria.
- Impostare i parametri di carica, inclusi il numero di celle, la corrente di carica, la corrente terminale, la tensione terminale e così via.
- Premere il pulsante per 3 secondi, caricare iniziare a caricare,
- In qualsiasi momento, premere nuovamente il pulsante di carica, interrompere la carica.
- Quando è completamente carica, DONE viene visualizzato e il bip suona per 10 secondi.
Protezione
| Tipo di protezione |
Limite di protezione/valore massimo, funzionamento |
| Protezione contro sovratensioni |
Al di sopra di 2V, smettere di caricare. |
| Sotto protezione da tensione |
Sotto 2V dopo la precarica, non caricare |
| Protezione da sovraccarico |
Sulla 2A, smettere di caricare. |
| Protezione da sovraccarico |
Oltre 1500W, smetti di caricare. |
| Protezione contro le temperature elevate |
Sulla regolazione, smettere di caricare |
| Protezione da cortocircuito |
Cortocircuito su Output per 1 secondo |
| Anti-scintilla - proteggere il terminale da danni |
Collegare la batteria al caricabatterie, scintilla non si verificano |
| Connessione della batteria in retromarcia |
Quando la batteria e' collegata in inversione, non mostra tensione, non carica,
|
Il caricabatterie è equipaggiato con BMS24T, o BMS24P che è il sistema di gestione della batteria, può monitorare ogni tensione della cella, tensione della batteria, carica e scarica corrente,temperatura della batteria e impedenza di ciascuna cella sul pacchetto batteria da 8S a 24S.
Pacco
- Unità di base del caricabatterie: 1pcs
- Cavo di alimentazione: 1pcs
- Collegamento femminile XT-90: 1pcs
Elenco dei caricabatterie correlati
| Modello |
Tipo di batteria/conteggio di celle |
Corrente di carica |
Carica potenza massima. |
Adatti al BMS |
| C6050 |
5S-14S LiFe e altri |
1-55A |
3000 W |
BMS8T, 16T |
| C3060 |
1S-8S LiFe e altri |
1-60A |
1500 W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe e altri |
1-30A |
1500 W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe e altri |
1-25A |
1500 W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe e altri |
1-40A all'ingresso CA |
1500 W |
Corrente di bilanciamento 1.2A o 2A |
| 0.1-20A all'ingresso in corrente continua |
1500 W |
Scarica a 0,1-40A 100W
|
Domande frequenti
Posso avere un ordine di campione per il caricabatterie?
R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità.
D2: e il tempo di consegna?
R: 3-5 giorni lavorativi per la preparazione dei campioni, 5-10 giorni lavorativi per la produzione di massa.
Q3. Avete un limite di MOQ per gli ordini OEM?
A: MOQ basso, 1pc per il controllo dei campioni è disponibile.
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
R: Spedizione via DHL, UPS, FedEx o TNT. L'arrivo richiede 3-5 giorni. Spedizione aerea e marittima opzionale.
Q5. Come procedere con un ordine di caricabatterie?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
Terzo, conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
Q6. Va bene stampare il mio logo sul prodotto del caricabatterie?
R: Sì, si prega di informarci formalmente prima della produzione.
Q7: Offri garanzia per i prodotti?
R: Sì, offriamo 2 anni di garanzia ai nostri prodotti.
Q8. Come trattare con il difettoso?
A: In primo luogo, i nostri prodotti sono prodotti in rigoroso sistema di controllo della qualità e il tasso difettoso sarà inferiore allo 0,2%.
In secondo luogo, durante il periodo di garanzia, invieremo nuove luci con nuovo ordine per piccole quantità.Le ripareremo e le rispediremo a voi o possiamo discutere la soluzione, inclusa la chiamata secondo la situazione reale..
Q9. Perché la lettura di tensione e corrente su LCD non è accurata?
R: tensione e corrente sono calibrate prima di spedire, altrimenti il caricabatterie non funziona, quindi per favore controlla il collegamento del cavo di uscita, quando la distanza tra lo SMPS e il tuo dispositivo è un problema,si prega di allungare il cavo CA NON allungare il cavo CC (cavo di uscita). la lunghezza del cavo di uscita di 1 metro (10AWG) è suggerita, oltre 1 metro, influenzerà la precisione della tensione e della corrente soprattutto a 30A 1500W.
Perché non mi carichi la batteria?
R: se la lettura della tensione della batteria sul display LCD non corrisponde alle impostazioni, o la batteria è profondamente scarica, o il numero di celle impostato erroneamente, o la connessione della batteria viene persa, il caricabatterie non si carica.Quindi controlla la connessione della batteria., prima confermare la lettura di tensione sul LCD è vicino alla tensione reale della batteria, se non il caricabatterie non carica, se sì, si prega di impostare i parametri di carica e quindi iniziare a caricare.
Q11. Il caricabatterie può comunicare con altri marchi BMS?
R: Sì, c'è una porta di controllo sul caricabatterie, per i dettagli contattateci.
Q12. Come evitare che una cella sia sovraccaricata durante la ricarica?
A1: compatibile con BMS, BMS taglia la ricarica disconnettendo il circuito di ricarica, come disconnettere DCC, relè, SSR.
A2: compatibile con la BMS di carica, BMS di controllo di carica corrente fino a zero.
D13. Il caricabatterie può funzionare da solo senza BMS?
R: Sì, ma la batteria potrebbe essere sovraccaricata.
Q14. Il caricabatterie può monitorare la tensione di ogni cella?
R: No, il caricabatterie monitora la tensione totale della batteria e la corrente di ricarica, non può monitorare la tensione di ciascuna cella, quindi, con un BMS o un'altra scheda di protezione, la batteria non è sicura durante la ricarica.
Q15. Il caricabatterie può essere controllato da un dispositivo esterno?
R: Sì, il dispositivo esterno può controllare la corrente di ricarica anche tagliando la ricarica. è solo per la versione A.
Q16.Il caricabatterie è compatibile con la funzionalità Plug and Play?
R: Sì, se impostate "Carica automatica" su ON durante la ricarica e la ricarica per più di 1 minuto, il caricabatterie ricorderà le impostazioni.si caricherà automaticamente utilizzando le impostazioni precedentiQuesta modalità è chiamata modalità di ricarica AUTO, che funziona come un caricabatterie normale o generale.
Vantaggio dell'azienda
Due tecnologie di base
Il caricabatterie e l'alimentazione con elevata potenza e elevata efficienza utilizzano ZVS/ZCS eRettifica sincronaper raggiungere il 94%elevata efficienzaL'MCU controlla la tensione di uscita e la corrente, consentendo a tutti iparametri di ricaricache deve essere programmato.
Il BMS ha un'elevata precisione e misura la tensione della cella, la corrente di carica e scarica e la temperatura della batteria utilizzando un ADC a 12 o 16 bit.
BMS e Charger comunicano tra loro, eliminando la necessità di interrompere la ricarica tramite Open DCC o relè.tempo di ricarica- eprolunga la durata della batteria, senza la necessità di installare DCC o relè per interrompere la ricarica quando una cella raggiunge la sua tensione massima.
Profil di carica
CHARGERY è una società che è quasi unica nel mercato degli UAV (modello RC, droni grandi) e EV (e-bike, e-motorcycle, e-scooter).
Dal 2006, ci siamo concentrati sullo sviluppo di caricabatterie ad alta potenza (fino a 60A 3000W),caricatori di bilanciamento(ingresso CA, ingresso CC e doppio ingresso CA/CC) e unità BMS da 800 A per batterie LiPo/LiFe/LiTO fino a 24 S.
I caricabatterie possono caricare qualsiasi tipo di batteria chimica, inclusi LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD e Pb (acido di piombo, batteria VRLA).corrente di carica,tensione terminale, ecorrente terminaleTutti possono essere programmati, e i caricabatterie sono dotati di anti-scintilla eprotezione contro la polarità inversaquando le batterie ad alta tensione sono collegate al caricabatterie o all'inverter/caricabatterie.
Le unità BMS di ricarica possono gestire fino a 800A di carica ecorrente di scarico, con unaContattore CC(DCC) che include un circuito di soppressione delle sovratensioni.
