54V 3000W 20S LTO LiTo Battery Charger per e-bike e-motorcycle 7S-20S 1- 55A, adatto per batterie multi-chimica come di seguito.
| Tipo di batteria |
Numero di cellule |
Voltaggio di uscita/V |
Carica terminale Voltaggio per cella |
Corrente di carica |
Corrente di carica terminale/A |
Modalità di ricarica |
| Un minuto. |
Tipo |
- Max, ti prego. |
| LiPo |
4S-13S |
10-55 |
2.75 |
4.2 |
4.25 |
1.0-55A |
Da 5 a 60% |
Precarica, CC/CV e manutenzione |
| Li-ion |
4S-13S |
10-55 |
2.5 |
4.1 |
4.15 |
| La vita |
5S-14S |
10-55 |
2.0 |
3.65 |
3.7 |
| Lito |
7S-20S |
10-55 |
1.5 |
2.7 |
2.7 |
| Pb |
6S-22S |
10-55 |
1.75 |
2.4 |
2.5 |
| |
|
|
- Delta Voltage / mV |
|
|
|
| |
|
|
Un minuto. |
tipo |
- Max, ti prego. |
|
|
|
| NiMH/NiCd |
Auto |
10-55 |
150 |
300 |
1000 |
|
|
CC |

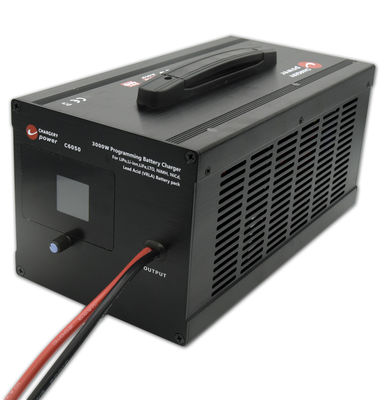

Il caricabatterie C6050 è specificamente progettato per fornire una ricarica affidabile e di alta qualità per i sistemi di batterie nei veicoli a propulsione elettrica.È un caricabatterie ad alta efficienza che può funzionare su un ampio intervallo di tensione di ingresso, fornendo una potenza di 3000 W a AC90V~265V mantenendo una dimensione compatta.
Il caricabatterie incorpora molte tecnologie innovative che aiutano a raggiungere un'efficienza fino al 94% mantenendo la temperatura interna al di sotto dei 50°C.

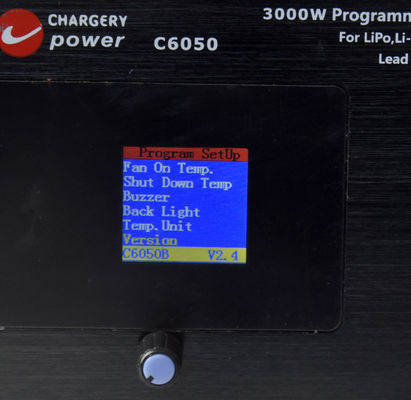

il caricabatterie è in grado di caricare più tipi di batterie chimiche eparametri di caricaIl display LCD mostra i dati della batteria e monitora il processo di ricarica totale.
Caratteristiche
Il caricabatterieC6050è una soluzione di ricarica avanzata specificamente progettata per gli impianti fotovoltaici, dotata di corrente di ricarica a controllo remoto e di funzionalità di ricarica automatica.
Il controllo intelligente della tensione e della corrente di uscita è ottenuto attraverso un microprocessore sottoposto a calibrazione al 100% prima della consegna per una precisione del ±1% in tensione e corrente.Il caricabatterie presenta anchePFC attivi, con conseguente riduzioneCorrente di ingresso CAe meno interferenze, pur rispettandoRegolamento della Commissione european. 278/2009 eEnergy StarVersione 2.0.
L'operatività mondiale AC 90-265V elimina la necessità di qualsiasi interruttore alternativo, garantendo un funzionamento sicuro e affidabile in tutto il mondo.di potenza inferiore a 1 W in modalità di inattività e di standby, migliora ulteriormente la sua efficienza.
Il caricabatterie ha un'efficienza di conversione fino al 94%.tensione di uscita programmabileda 12 a 55 V ecorrente di uscita programmabiledal 1A al 55A. L'LCD a colori TFT visualizza in tempo reale tensione di uscita, corrente, potenza e temperatura interna.
Le caratteristiche di sicurezza includono sovraccarico, sovravoltage, sovraccarico, sovra-temperatura e protezione da cortocircuito sull'uscita, rendendo il caricabatterie più sicuro e affidabile.

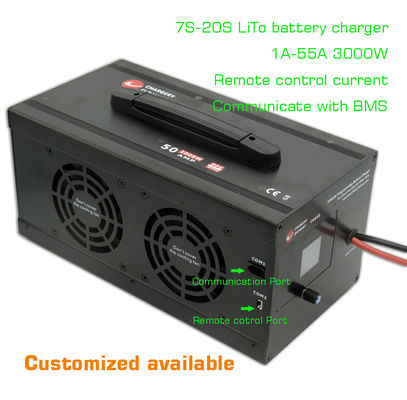

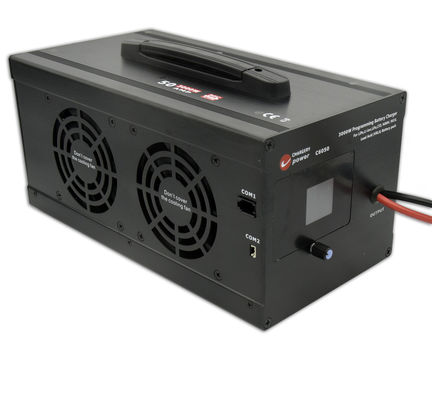

Il caricabatterie ne ha due.ventilatori di raffreddamento intelligentiche si accendono e regolano automaticamente la velocità in base alla temperatura.
Sono disponibili due modelli
| Descrizione della funzione |
Modello |
| C6050A |
C6050B |
| 1.Controllo a distanzacorrente di carica da dispositivo esterno. |
√ |
|
| 2. iniziare a caricare automaticamente (Carica automaticamodalità) dopo aver collegato la fonte CA e la batteria al caricabatterie |
|
√ |
| 3.Ricominciare a caricarequando la tensione della batteria scende del 5-10% |
|
√ |
| 4.Carica normalemodalità, tipo di batteria di installazione, numero di celle e tutti i parametri di carica |
√ |
√ |
| 5.Modalità SMPS, 12-55V regolabile, 1-55A regolabile |
√ |
√ |
| 6.Comunicare con il BMS.Corrente di carica controllata da Chargery BMS, impedire qualsiasi tensione della cella da sovraccarico |
√ |
√ |
se la batteria è profondamente scarica o se il numero di celle è basso, verranno visualizzate le informazioni riportate di seguito.
Specificità
| Parametro di ingresso |
Valore |
| Tensione nominale |
AC110 / 220V |
| Voltaggio consentito |
AC90 ~ 265V |
| Frequenza nominale |
50/60 Hz |
| Frequenza consentita |
47-63 Hz |
| Corrente massima RMS |
32A @90V, 15.5A @220V |
| Efficienza |
94% a carico del 65% e 220Vac |
| PFC attivi |
PF>0,99 a 90VAC e 100% di carico; PF>0,97 a 220VAC e 100% di carico |
| Parametro di uscita |
Valore |
| Intervallo di tensione come SMPS |
12 ~ 55V programmati |
| Precisione della tensione |
± 1% |
| Intervallo di corrente come SMPS |
1 ~ 55A programmato |
| Accuratezza attuale |
± 1% |
| Voltaggio di carica |
10-55V regolabile |
| Corrente di carica |
1-55A regolabile |
| Potenza |
3000W al massimo. |
| Voltaggio di onda |
180 mV |
Applicazione
- Applicazione a domicilio
- Batteria per biciclette elettriche, motociclette elettriche
- Batteria per motociclette elettriche
- E-Car battey
- Batteria per veicoli elettrici
- Batteria UAV
- Batteria per droni
Operazione
- Collegare il caricabatterie alla presa AC 110/220V
- Collega la batteria al caricabatterie, conferma che la polarita' di connessione e' corretta.
- Controllare la lettura della tensione sul display LCD, confermare che è vicino alla tensione reale della batteria, se la differenza è superiore a 2V, controllare la connessione della batteria.
- Girare il pulsante, scegliere il tipo di batteria
- Impostare i parametri di carica, inclusi il numero di celle, la corrente di carica, la corrente terminale, la tensione terminale e così via.
- Premere il pulsante per 3 secondi, caricare iniziare a caricare,
- In qualsiasi momento, premere nuovamente il pulsante di carica, interrompere la carica.
- Quando è completamente carica, DONE viene visualizzato e il bip suona per 10 secondi.
Protezione
| Tipo di protezione |
Limite di protezione/valore massimo, funzionamento |
| Protezione contro sovratensioni |
Al di sopra di 2V, smettere di caricare. |
| Sotto protezione da tensione |
Sotto 2V dopo la precarica, non caricare |
| Protezione da sovraccarico |
Sulla 2A, smettere di caricare. |
| Protezione da sovraccarico |
Oltre 3050W, smetti di caricare. |
| Protezione contro le temperature elevate |
Sulla regolazione, smettere di caricare |
| Protezione da cortocircuito |
Cortocircuito su Output per 1 secondo |
| Anti-scintilla - proteggere il terminale da danni |
Collegare la batteria al caricabatterie, scintilla non si verificano |
| Connessione della batteria in retromarcia |
Quando la batteria e' collegata in inversione, non mostra tensione, non carica,
|
Il caricabatterie è equipaggiato con BMS16T, o BMS16P che è il sistema di gestione della batteria, può monitorare ogni tensione della cella, tensione della batteria, carica e scarica corrente,la temperatura della batteria e l'impedenza di ciascuna cella su un pacchetto di batterie da 8S a 16S.
Corrente di carica del telecomando
Si prega di guardare il video dell' operazione suhttps://youtu.be/KDD-QWLkFQc
Elenco dei caricabatterie correlati
| Modello |
Tipo di batteria/conteggio di celle |
Corrente di carica |
Carica potenza massima. |
Adatti al BMS |
| C6050 |
5S-14S LiFe e altri |
1-55A |
3000 W |
BMS8T, 16T |
| C3060 |
1S-8S LiFe e altri |
1-60A |
1500 W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe e altri |
1-30A |
1500 W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe e altri |
1-25A |
1500 W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe e altri |
1-40A all'ingresso CA |
1500 W |
Corrente di bilanciamento 1.2A o 2A |
| 0.1-20A all'ingresso in corrente continua |
1500 W |
Scarica a 0,1-40A 100W |
Pacco
- Unità di base del caricabatterie: 1pcs
- Cavo di alimentazione: 1pcs
- Collegamento femminile XT-90: 1pcs
Domande frequenti
Posso avere un ordine di campione per il caricabatterie?
R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità.
D2: e il tempo di consegna?
R: 3-5 giorni lavorativi per la preparazione dei campioni, 5-10 giorni lavorativi per la produzione di massa.
Q3. Avete un limite di MOQ per gli ordini OEM?
A: MOQ basso, 1pc per il controllo dei campioni è disponibile.
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
R: Spedizione via DHL, UPS, FedEx o TNT. L'arrivo richiede 3-5 giorni. Spedizione aerea e marittima opzionale.
Q5. Come procedere con un ordine di caricabatterie?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
Terzo, conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
Q6. Va bene stampare il mio logo sul prodotto del caricabatterie?
R: Sì, si prega di informarci formalmente prima della produzione.
Q7: Offri garanzia per i prodotti?
R: Sì, offriamo 2 anni di garanzia ai nostri prodotti.
Q8. Come trattare con il difettoso?
A: In primo luogo, i nostri prodotti sono prodotti in rigoroso sistema di controllo della qualità e il tasso difettoso sarà inferiore allo 0,2%.
In secondo luogo, durante il periodo di garanzia, invieremo nuove luci con nuovo ordine per piccole quantità.Le ripareremo e le rispediremo a voi o possiamo discutere la soluzione, inclusa la chiamata secondo la situazione reale..
Q9. Perché la lettura di tensione e corrente su LCD non è accurata?
R: tensione e corrente sono calibrate prima di spedire, altrimenti il caricabatterie non funziona, quindi per favore controlla il collegamento del cavo di uscita, quando la distanza tra lo SMPS e il tuo dispositivo è un problema,si prega di allungare il cavo CA NON allungare il cavo CC (cavo di uscita). la lunghezza del cavo di uscita di 1 metro (10AWG) è suggerita, oltre 1 metro, influenzerà la precisione della tensione e della corrente soprattutto a 60A 1500W.
Perché non mi carichi la batteria?
R: se la lettura della tensione della batteria sul display LCD è impostata, o la batteria è troppo scarica, o il numero di celle impostato erroneamente, o la connessione della batteria viene persa, il caricabatterie non si carica.Quindi controlla la connessione della batteria., prima confermare la lettura di tensione sul LCD è vicino alla tensione reale della batteria, se non il caricabatterie non carica, se sì, si prega di impostare i parametri di carica e quindi iniziare a caricare.
Q11. Il caricabatterie può comunicare con altri marchi BMS?
R: Sì, c'è una porta di controllo sul caricabatterie, per i dettagli contattateci.
Q12. Come evitare che una cella sia sovraccaricata durante la ricarica?
A1: compatibile con BMS, BMS taglia la ricarica disconnettendo il circuito di ricarica, come disconnettere DCC, relè, SSR.
A2: compatibile con la BMS di carica, BMS di controllo di carica corrente fino a zero.
D13. Il caricabatterie può funzionare da solo senza BMS?
R: Sì, ma la batteria potrebbe essere sovraccaricata.
Q14. Il caricabatterie può monitorare la tensione di ogni cella?
R: No, il caricabatterie monitora la tensione totale della batteria e la corrente di ricarica, non può monitorare la tensione di ciascuna cella, quindi, con un BMS o un'altra scheda di protezione, la batteria non è sicura durante la ricarica.
Q15. Il caricabatterie può essere controllato da un dispositivo esterno?
R: Sì, il dispositivo esterno può controllare la corrente di ricarica anche tagliando la ricarica. è solo per la versione A.
Q16.Il caricabatterie è compatibile con la funzionalità Plug and Play?
R: Sì, se impostate "Carica automatica" su ON durante la ricarica e la ricarica per più di 1 minuto, il caricabatterie ricorderà le impostazioni.si caricherà automaticamente utilizzando le impostazioni precedentiQuesta modalità è chiamata modalità di ricarica AUTO, che funziona come un caricabatterie normale o generale.
Vantaggio dell'azienda
Due tecnologie di base
Il caricabatterie e l'alimentazione con elevata potenza e elevata efficienza utilizzano ZVS/ZCS eRettifica sincronaper raggiungere il 94%elevata efficienzaL'MCU controlla la tensione di uscita e la corrente, consentendo a tutti iparametri di ricaricache deve essere programmato.
Il BMS ha un'elevata precisione e misura la tensione della cella, la corrente di carica e scarica e la temperatura della batteria utilizzando un ADC a 12 o 16 bit.
BMS e Charger comunicano tra loro, eliminando la necessità di interrompere la ricarica tramite Open DCC o relè.tempo di ricarica- eprolunga la durata della batteria, senza la necessità di installare DCC o relè per interrompere la ricarica quando una cella raggiunge la sua tensione massima.
Profil di carica
CHARGERY è una società che è quasi unica nel mercato degli UAV (modello RC, droni grandi) e EV (e-bike, e-motorcycle, e-scooter).
Dal 2006, ci siamo concentrati sullo sviluppo di caricabatterie ad alta potenza (fino a 60A 3000W),caricatori di bilanciamento(ingresso CA, ingresso CC e doppio ingresso CA/CC) e unità BMS da 800 A per batterie LiPo/LiFe/LiTO fino a 24 S.
I caricabatterie possono caricare qualsiasi tipo di batteria chimica, inclusi LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD e Pb (acido di piombo, batteria VRLA).corrente di carica,tensione terminale, ecorrente terminaleTutti possono essere programmati, e i caricabatterie sono dotati di anti-scintilla eprotezione contro la polarità inversaquando le batterie ad alta tensione sono collegate al caricabatterie o all'inverter/caricabatterie.
Le unità BMS di ricarica possono gestire fino a 800A di carica ecorrente di scarico, con unaContattore CC(DCC) che include un circuito di soppressione delle sovratensioni.
