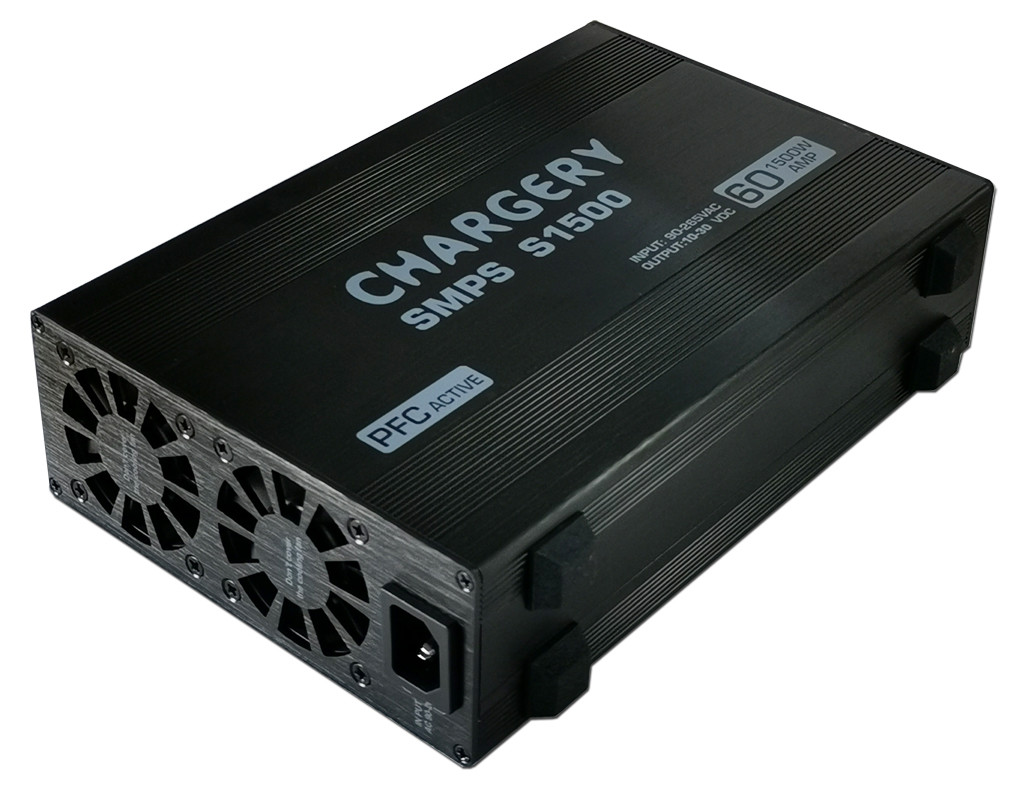

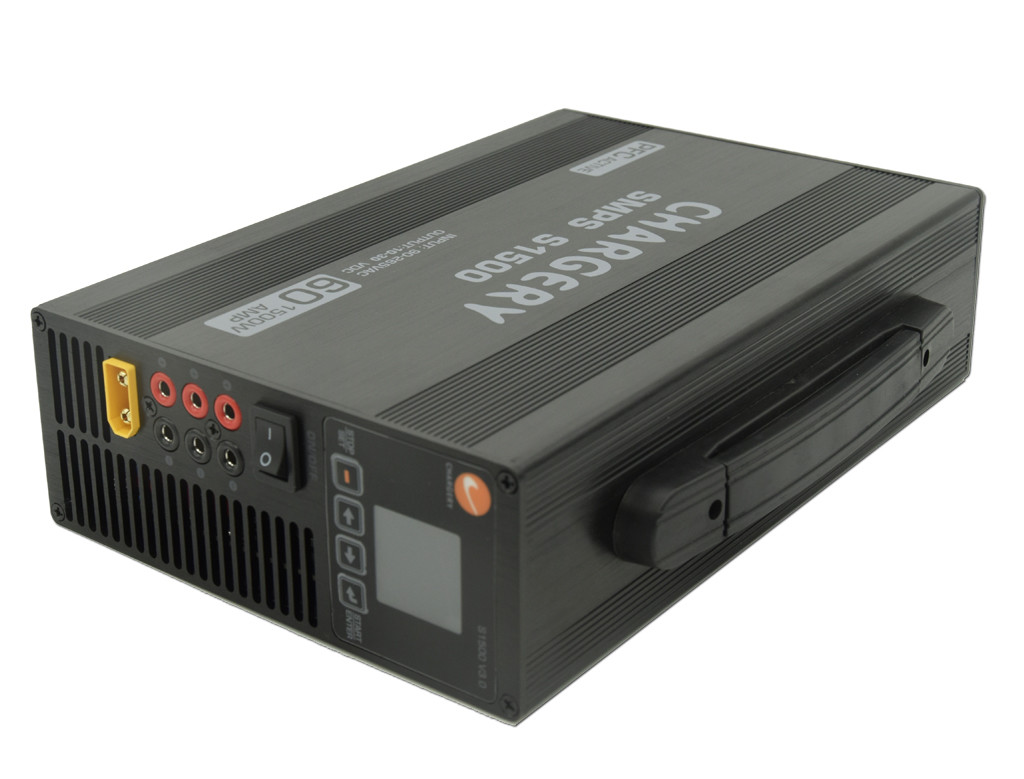

24V 1500W corrente regolabile di tensione Fornitore di alimentazione commutativo Compatto 68mm Basso rumore SMPS 60A 30V
L'S1500 è un SMPS programmato con PFC in grado di fornire una potenza di 60A a 10V-30V e 1500W a AC90V ~ 265V, il tutto in una dimensione compatta.Le tecnologie innovative sono state impiegate nel SMPS, che consente di raggiungere un'efficienza fino al 94% mantenendo una temperatura inferiore a 80°C.e funziona con basso rumore grazie a un ventilatore di raffreddamento controllato dalla temperaturaPrima della spedizione, è necessario calibrare la tensione di uscita e la corrente di ciascun SMPS per assicurarne l'accuratezza.
Caratteristiche
- Controllo intelligente della tensione di uscita e della corrente da microprocessore, calibrazione al 100% prima della consegna
- Basso consumo di energia (meno di 1 W) in modalità di inattività e in modalità di attesa
- Fino al 94% dell'efficienza di conversione, solo 68 mm.
- Basso rumore 2 Ventilatori di raffreddamento intelligenti accesi e regolare automaticamente la velocità sulla temperatura
- 4 uscite possono fare più caricabatterie contemporaneamente, 3 coppie di connettore in oro da 4,0 mm fino a 20A ciascuno
- uscita, un connettore in oro da 4,5 mm (XT-90) fino a 60A
Specificità
| Parametro di ingresso |
Valore |
| Tensione nominale |
AC110 / 220V |
| Voltaggio consentito |
AC90 ~ 265V |
| Frequenza nominale |
50/60 Hz |
| Frequenza consentita |
47-63 Hz |
| Corrente massima RMS |
18A @90V, 7,5A @220V |
| Efficienza |
94% a carico del 65% e 220Vac |
| PFC attivi |
PF>0,99 a 90VAC e 100% di carico; PF>0,97 a 220VAC e 100% di carico |
| Parametro di uscita |
Valore |
| Intervallo di tensione |
10 ~ 30V programmati |
| Precisione della tensione |
± 1% |
| Accuratezza attuale |
± 1% |
| Voltaggio di onda |
150 mV |
| Intervallo di corrente |
1 ~ 60A programmato |
| Potenza |
1500W al massimo. |
Applicazione
- Applicazione a domicilio
- Caricabatterie a corrente continua da 10 a 30 V, caricabatterie di bilanciamento per il modello RC
- Caricabatterie per droni.
Vantaggi
Due tecnologie di base
Adottare caricabatterie e alimentatori ad alta potenza e ad alta efficienzaZVS/ZCS e rettifica sincrona realizzano il 94% di alta efficienza, tensione di uscita e controllo della corrente da parte di MCU rendono tutti i parametri di carica programmabili.
BMS ad alta precisione adotta ADC a 12 o 16 bit per misurare la tensione della cella, la corrente di carica e scarica e la temperatura della batteria.
BMS di ricarica e il caricabatterie comunicano tra loro, evitare di tagliare la ricarica da Open DCC o relè, questa funzione può risparmiare tempo di ricarica e prolungare la durata della batteria,allo stesso tempo non hanno bisogno di installare DCC o relè per interrompere la ricarica quando qualsiasi cella raggiungere la tensione più alta.
Profil di carica
CHARGERY è una società quasi unica nel mercato degli UAV (modello RC, droni grandi) e EV (e-bike, e-motocycle, e-scooter), abbiamo sviluppato allo stesso tempo un caricabatterie AC ad alta potenza e un BMS.
Dal 2006, ci concentriamo sullo sviluppo di caricabatterie ad alta potenza (fino a 60A 3000W), caricabatterie di equilibrio (input AC, input DC e doppio input AC/DC) e 800A BMS per batterie LiPo/LiFe/LiTO fino a 24S.
Il caricabatterie può caricare qualsiasi batteria chimica incluse LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD e Pb (acido di piombo, batteria VRLA), numero di celle, corrente di carica,tensione terminale e corrente terminale possono essere programmati. e rendersi contoprotezione anti-scintille e di polarità inversa quando la batteria ad alta tensione è collegata al caricabatterie o all'inverter (loader).
BMS di carica può gestire fino a 800A di carica e scarica corrente, speciale progettato DCC (contattore DC) è incorporato in sovratensioneCircuito di soppressione.
Operazione
- Collegare lo SMPS alla presa CA 110/220V
- Accendi l' interruttore di alimentazione
- Regolare la tensione di uscita premendo il pulsante SU o DOWN.
- Premere il pulsante SET per 3 secondi, scegliere Max. impostazione corrente, premere UP e DOWN pulsante impostare corrente di uscita massima. premere SET interrompere.
- Premere il pulsante START per 3 secondi, l'SMPS si avvierà, l'LCD visualizzerà tensione e corrente, potenza e temperatura.
- Collegare il dispositivo idoneo allo SMPS, la tensione di ingresso del dispositivo deve essere compresa tra 10V e 30V.
- Regolare la tensione durante il lavoro facilmente premendo nuovamente il pulsante SU o DOWN.
- Premere il pulsante STOP SMPS terminerà l'uscita, ma l'LCD sarà ancora acceso, il consumo di energia sarà inferiore a 1W, spegnere l'interruttore di alimentazione, l'LCD sarà spento.

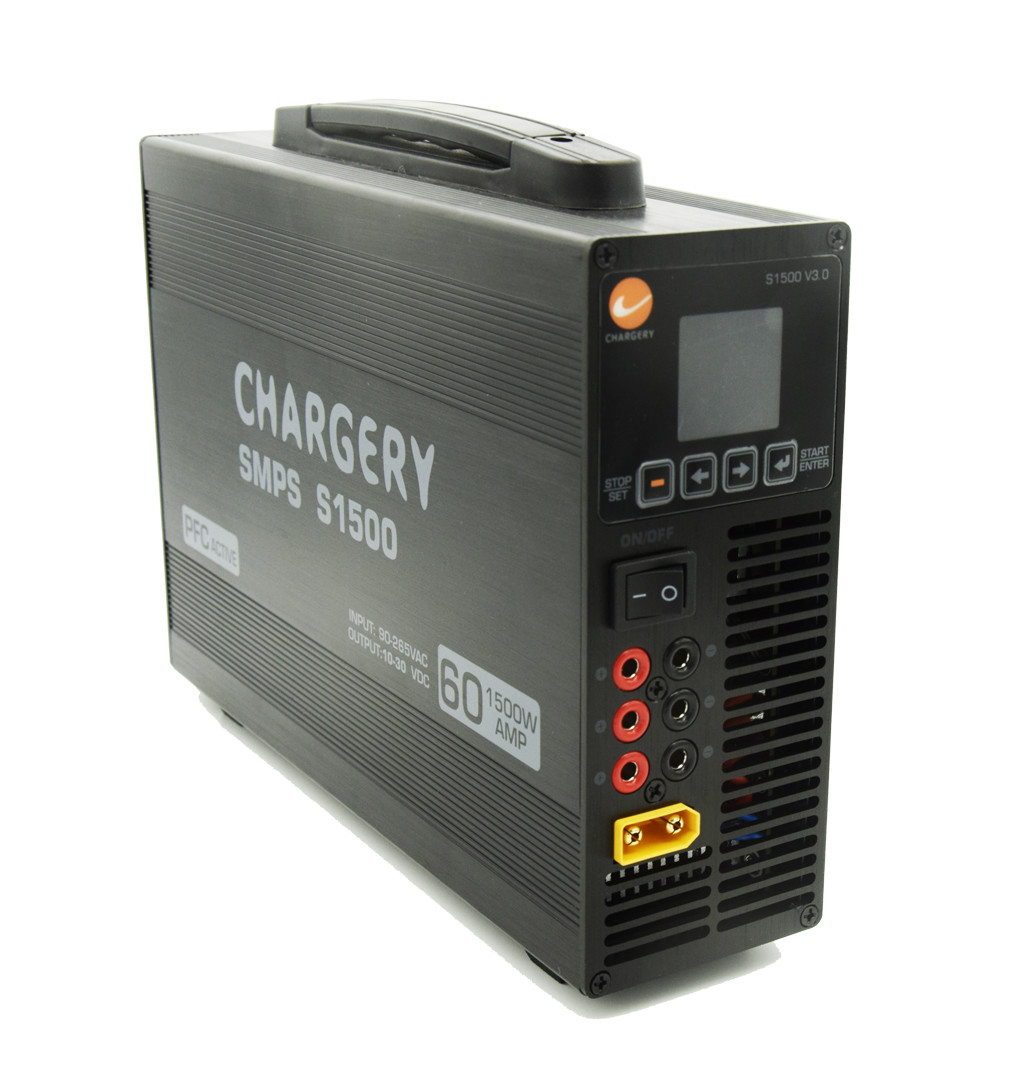

Interfaccia operativa
| Impostazione del programma |
Accendere dopo aver premuto il pulsante START |
 |
|
PFC attivi
Efficienza
Pacco
- S1500 unità di base: 1pcs
- Cavo di alimentazione: 1pcs
- Manuale: 1 pezzo
- Collegamento femminile XT-90: 1pcs
| Modello |
Voltaggio di uscita |
corrente di uscita |
Potenza massima |
Visualizzazione |
| S400 V3.0 |
10V-30V |
13.5A al massimo. |
400 W |
LED digitali |
| S600PLUS V2.0 |
5-26V |
1-25A regolabile |
600 W |
LCD a colori |
| S1200 V3.0 |
12V-24V |
50A al massimo. |
1200 W |
LED digitali |
| S1500 V3.0 |
10V-30V |
1-60A regolabile |
1500 W |
LCD a colori
|
Domande frequenti
Q1. Posso avere un ordine di campione per la SMPS?
R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità.
D2: e il tempo di consegna?
R: 3-5 giorni lavorativi per la preparazione dei campioni, 5-10 giorni lavorativi per la produzione di massa.
Q3. Avete un limite di MOQ per gli ordini OEM?
A: MOQ basso, 1pc per il controllo dei campioni è disponibile.
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
R: Spedizione via DHL, UPS, FedEx o TNT. L'arrivo richiede 3-5 giorni. Spedizione aerea e marittima opzionale.
Q5. Come procedere con un ordine per SMPS?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
Terzo, conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
Q6. Va bene stampare il mio logo sul prodotto SMPS?
R: Sì, si prega di informarci formalmente prima della produzione.
Q7: Offri garanzia per i prodotti?
R: Sì, offriamo 2 anni di garanzia ai nostri prodotti.
Q8. Come trattare con il difettoso?
A: In primo luogo, i nostri prodotti sono prodotti in rigoroso sistema di controllo della qualità e il tasso difettoso sarà inferiore allo 0,2%.
In secondo luogo, durante il periodo di garanzia, invieremo nuove luci con nuovo ordine per piccole quantità.Le ripareremo e le rispediremo a voi o possiamo discutere la soluzione, inclusa la chiamata secondo la situazione reale..
D. Perché la lettura di tensione e corrente su LCD non è accurata?
R: tensione e corrente sono calibrate prima di spedire, altrimenti lo SMPS non funziona, quindi controlla il collegamento del cavo di uscita, quando la distanza tra lo SMPS e il tuo dispositivo è un problema,si prega di allungare il cavo CA NON allungare il cavo CC (cavo di uscita). la lunghezza del cavo di uscita di 1 metro (10AWG) è suggerita, oltre 1 metro, influenzerà la precisione della tensione e della corrente soprattutto a 60A.
