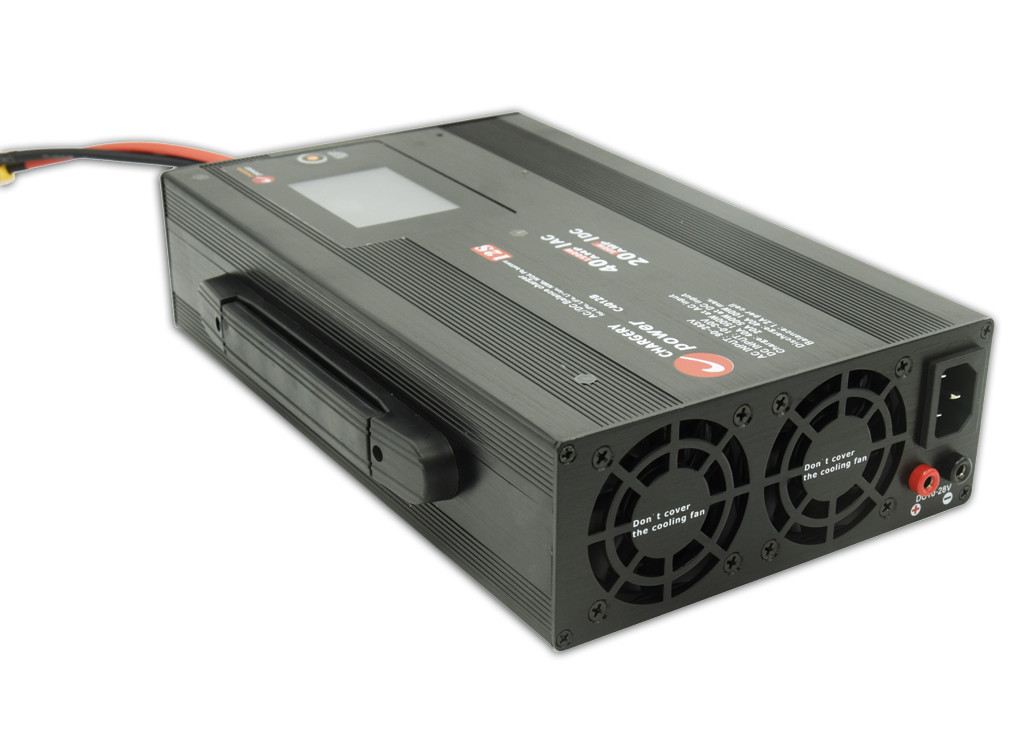

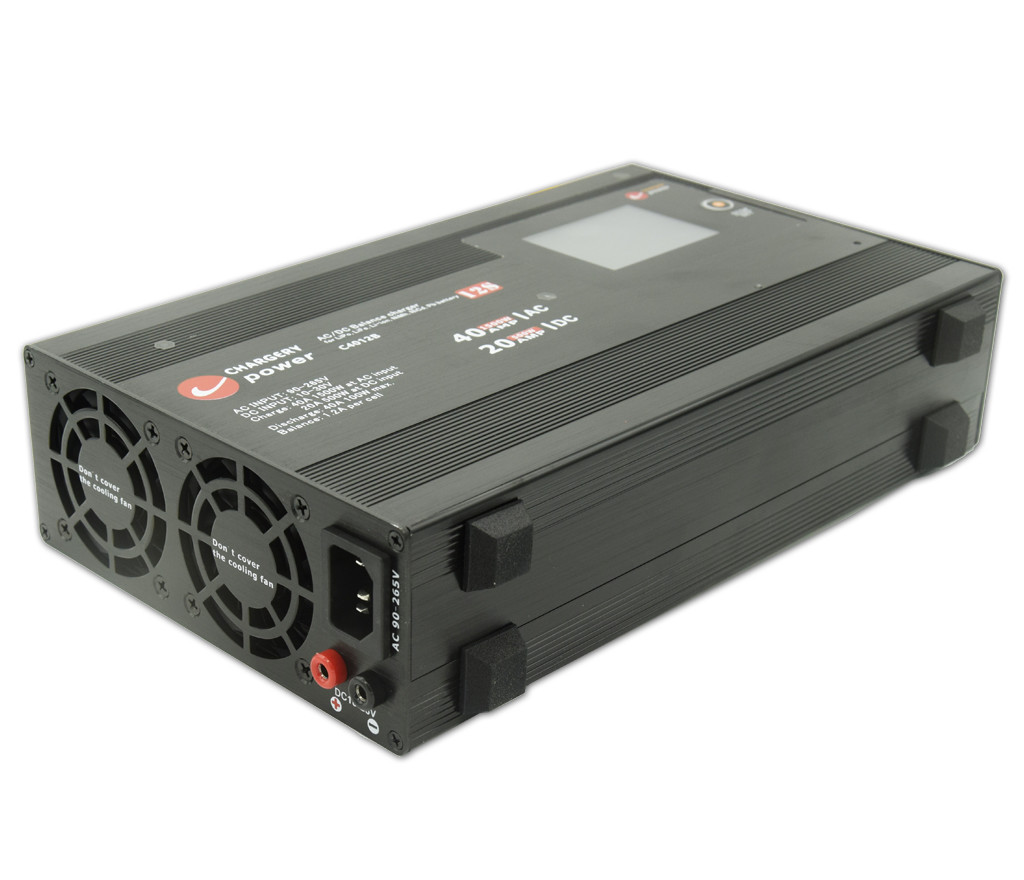

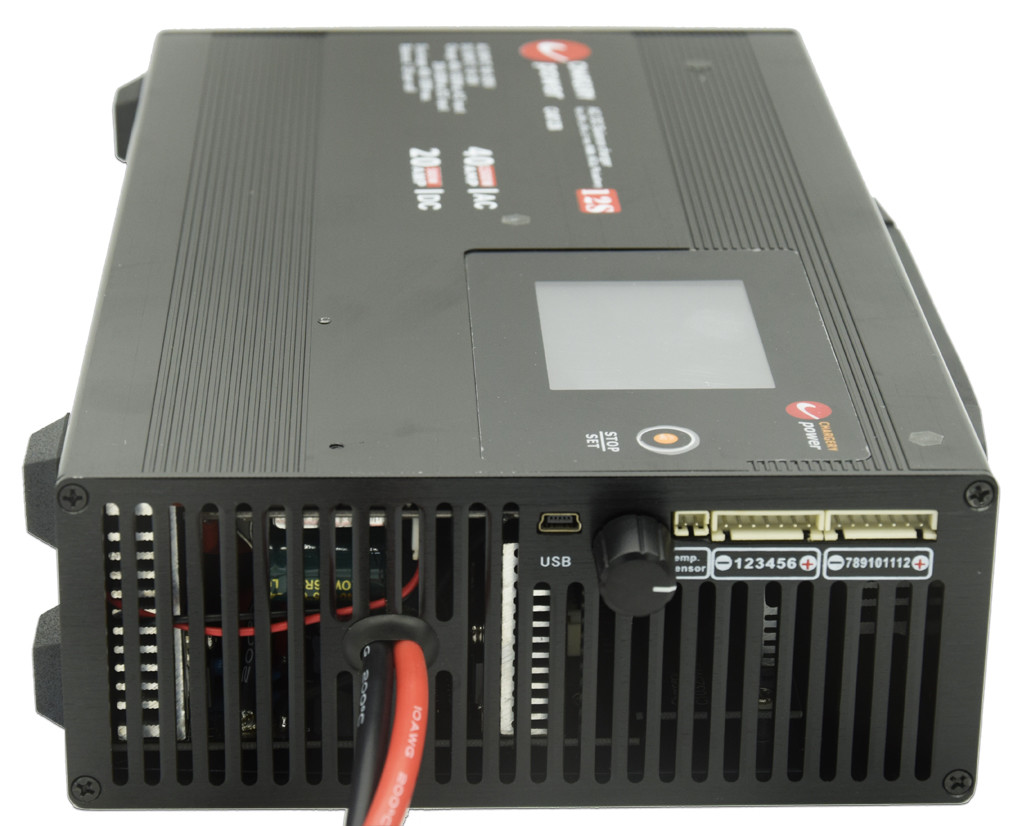

12S 40A 1500W regolabile Lipo LiFe batteria AC DC caricabatterie di bilanciamento scarica OEM

Misuratore di impedenza tester scaricatore caricabatterie LiFe LiPo regolabile 12S 1500W4S 6S 8S 12S 40A

adatto per moltiplicare la batteria chimica come di seguito.

In "C4012B",Csignifica Caricabatterie,Bsignifica Balancer, 40 significa 40A corrente di carica massima 40A, 12 significa fino a 12 celle in serie.

Il C4012B non è semplicemente un'unità Caricatore, Scaricatore, Bilanciatore, SMPS (PSU, Alimentatore), ma anche untester di impedenza della batteria

Inoltre, il C4012B può funzionare come batteriamisuratore di impedenza. L'utente può premere il pulsante Manopola per 2 secondi sull'interfaccia principale senza alcun programma in funzione per ottenere l'impedenza della cella e della batteria. Durante la carica e la scarica, l'unità misura automaticamente la resistenza interna di ciascuna cella.

Il dispositivo è uno strumento compatto, preciso, affidabile e potente in grado di eseguire test di impedenza della batteria. Può misurare l'impedenza delle batterie al litio da 1S a 12S durante la carica, la scarica o se utilizzate da sole. Il display LCD mostra tutta l'impedenza delle celle, nonché la somma e la differenza dell'impedenza delle celle.

Analizzando questidati di impedenza, il dispositivo è in grado di identificare le differenze nelle prestazioni delle celle, il che può aiutare a determinare ildurata totale della batteriae tempo di scarico. In genere, il più grandecella di impedenzadeterminerà le prestazioni complessive della batteria.

Questo dispositivo è altamente leggibile e il display LCD fornisce informazioni chiare e di facile comprensione sull'impedenza della batteria. Le sue dimensioni compatte lo rendono facile da trasportare e utilizzare in una varietà di contesti, mentre la sua precisione e affidabilità garantiscono che tu possa fidarti dei risultati che fornisce.

Nel complesso, il dispositivo è uno strumento essenziale per chiunque abbia bisogno di valutare le prestazioni delle batterie al litio. La sua capacità di misurare l'impedenza in modo accurato e affidabile lo rende la scelta ideale per un'ampia gamma di applicazioni.

Il C4012B offre le stesse modalità di funzionamento indipendentemente dal fatto che sia collegato a un ingresso CA o CC, rendendolo un'unità più versatile rispetto a quelle che supportano solo l'ingresso CA o CC.

Se collegato a un ingresso CC di 10-30 V, il C4012B può caricare e bilanciare qualsiasi pacco batteria al litio a 20 A e 500 W. Questo è simile ai caricabatterie con bilanciamento DC-DC, ma a un costo inferiore.

Il caricabatterie Chargery C4012B è dotato della tecnologia avanzata del convertitore CC/CC buck-boost sincrono, che si traduce in un circuito di conversione di potenza ad alta potenza, alta corrente e alte prestazioni.

Lo schermo LCD TFT del caricabatterie fornisce numerose informazioni, tra cui corrente, tensione, potenza, capacità, ora,stato lavorativo, temperatura e altro ancora. Supporta ancheaggiornamenti del programma firmwaretramite la porta USB.

Con un funzionamento CA 90-265 V in tutto il mondo, il caricabatterie elimina la necessità di qualsiasi commutatore alternativo, garantendo un funzionamento sicuro e affidabile in tutto il mondo. Il consumo energetico del caricabatterie è inferiore a 1 W quando non si esegue alcun programma in modalità di ingresso CA.

Quello del caricabatterieefficienza di conversioneè fino al 94% in modalità di ingresso CA e al 96% in modalità di ingresso CC. Ne presenta anche dueventole di raffreddamento intelligentiche si accendono automaticamente in base alla temperatura e utilizzano ZVS/ZCS eRettifica sincronaper la massima efficienza.

Bloccare

Protezioni

Oltre a proteggersi dai danni, il caricabatterie è progettato conprotezione di sicurezza ottimalein mente, presentando diverse garanzie cruciali, tra cui

• Protezione da inversione di polarità sia in ingresso che in uscita,
• Protezione antiscintilla su ingresso e uscita,
• Protezione controcollegamenti errati della batteria,tempo di ricarica eccessivo, capacità di carica eccessiva e temperatura della batteria,
• Oltre alla protezione da sovratemperatura durante la carica, la scarica e il bilanciamento.
• Ha anche una protezione da cortocircuito sull'uscita, che lo rende più sicuro e affidabilesoluzione di ricarica.

Certificazione

Il caricabatterie è approvato da CE ed è conforme aDirettiva EMC2014/30/UE,

• EN55032:2015,
• EN 55024:2010+A1:2015,
• EN 61000-3-2:2014,
• EN 61000-3-3:2013 e laDirettiva LVD2014/35/UE,
• EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013.

Ingresso CA

1. Tensione nominale: AC110/220V
2. Voltaggio consentito: AC90 ~ 265 V
3. Frequenza nominale :50/60Hz
4. Freq. Consentito: 47~63Hz
5. Corrente massima: 18 A a 90 V, 7,5 A a 220 V
6. Efficienza: 94% al 65% di carico e ingresso 220Vac.
7. PFC attivo: PF>0,99 a 90 VCA e 100% del carico; PF>0,97 a 220 VCA e 100% del carico

Ingresso CC

1. Tensione nominale: CC 10-30 V, 35 V max.
2. Corrente nominale: 25 A massimo

Operazione

1. Collegare il caricabatterie alla presa CA o alla presa CC
2. Collegare il connettore di bilanciamento della batteria al caricabatterie
3. Collegare il cavo di carica della batteria al caricabatterie
4. Scegli il tipo di batteria.
5. Scegli la modalità di lavoro (programma operativo),
6. impostare i parametri operativi,
7. Inizia ad operare.

Manuale

Il manuale del prodotto C4012B V1.30

Video

Di seguito è riportato il caricamento della batteria 12S LTO con il caricabatterie.

si prega di guardare il video di ricarica.

Pacchetto

• Unità caricabatterie: 1 pz
• Cavo di alimentazione per CC: 1 pz, cavo AWG14, lunghezza 600 mm con connettore maschio dorato da 4 mm
• Cavo di alimentazione CA: 1 pz, cavo AWG14, lunghezza 1500 mm
• Linea dati USB: 1 pz
• Cavo rilevamento temperatura: 1 pz
• Cavo adattatore: 2 pezzi, collegare il caricabatterie alla scheda adattatore
• Scheda adattatore: 2 pezzi
• Connettore femmina XT-90: 1 pz

Schema di collegamento

2 Schema di collegamento della batteria 6S

Impostazioni di carica

Misurazione della resistenza interna della cella

Interfaccia principale

Scheda adattatore per diversi pacchi batteria

Applicazione

• Applicazione domestica
• Caricabatterie per bici elettriche, scooter elettrici.
• Caricabatterie per moto elettrica
• Caricabatterie per droni
• Caricabatterie per veicoli aerei senza equipaggio (UAV).;
• Caricabatterie per droni senza pilota
• Sistema PEV
• Sistema BMS
• Tester per batterie

Il nostro caricabatterie ha un'ampia gamma di applicazioni, inclusa la ricarica di batterie al litio ferro fosfato, batterie agli ioni di litio, batterie ai polimeri di litio (LiPO e LiFe), batterie LTO e LiTo, batterie NCM e LFP, nonché batterie al piombo-acido, AGM , VRLA, batterie al gel, umide e Cal. Questo caricabatterie è adatto per l'uso in vari dispositivi e apparecchiature, inclusi, a titolo esemplificativo, utensili elettrici, biciclette elettriche, motociclette elettriche, spazzatrici elettriche, AGV elettrici, scooter elettrici, yacht elettrici, auto bilanciate, AGV, carrelli elevatori, droni, elicotteri RC , Barche RC, automobili RC, aerei RC, UAV, golf cart, tavole da surf, robot e sistemi di accumulo di energia.

Domande frequenti

Q1. Posso avere un ordine di campione per il caricabatterie?

A: Sì, accogliamo con favore l'ordine del campione per testare e verificare la qualità. Sono accettabili campioni misti.

Q2. E il tempo di consegna?

A: 3-5 giorni per la preparazione del campione, 5-10 giorni lavorativi per la produzione di massa.

Q3. Hai qualche limite MOQ per l'ordine OEM?

A: MOQ basso, è disponibile 1 pezzo per il controllo del campione.

Q4. Come spedite la merce e quanto tempo impiega ad arrivare?

R: Spedisci tramite DHL, UPS, FedEx o TNT. Ci vogliono 3-5 giorni per arrivare. Anche la spedizione aerea e marittima è facoltativa.

Q5. Come procedere con l'ordine del caricabatterie?

A: Innanzitutto fateci sapere le vostre esigenze o applicazioni.

In secondo luogo, citiamo in base alle vostre esigenze o ai nostri suggerimenti.

In terzo luogo, confermi i campioni e posti il ​​deposito per l'ordine formale.

In quarto luogo organizziamo la produzione.

Q6. È corretto stampare il mio logo sul prodotto caricabatterie?

R: Sì. Vi preghiamo di informarci formalmente prima della nostra produzione.

Q7: Offrite una garanzia per i prodotti?

R: Sì, offriamo 2 anni di garanzia sui nostri prodotti.

Q8. Come affrontare il difettoso?

R: Innanzitutto, i nostri prodotti sono realizzati secondo un rigoroso sistema di controllo qualità e la percentuale di difetti sarà inferiore allo 0,2%.

In secondo luogo, durante il periodo di garanzia, invieremo nuove luci con un nuovo ordine per piccole quantità. Per i prodotti in lotti difettosi, li ripareremo e te li rispediremo oppure possiamo discutere la soluzione incluso il richiamo in base alla situazione reale.


D9. Perché la lettura della tensione e della corrente sul display LCD non è precisa?

R: tensione e corrente sono calibrate prima della spedizione, altrimenti il ​​caricabatterie non funziona, quindi controllare la connessione del cavo di uscita, quando la distanza tra l'SMPS e il dispositivo è un problema, allungare il cavo CA NON allungare il cavo CC (cavo di uscita) . si consiglia la lunghezza del cavo di uscita di 1 metro (10 AWG), superiore a 1 metro, influirà sulla precisione della tensione e della corrente, in particolare a 40 A 1500 W.

Q10. Perché non caricare la batteria?

R: Se la lettura della tensione della batteria sul display LCD è impostata, o la batteria è eccessivamente scarica, o la somma della tensione della cella non è uguale alla tensione della batteria sulla porta di ricarica, ad esempio se la connessione della batteria è allentata, il caricabatterie non si carica. quindi controllare il collegamento della batteria e il collegamento del cavo di bilanciamento delle celle, verificare innanzitutto che la lettura della tensione sul display LCD sia vicina alla tensione reale della batteria, in caso contrario il caricabatterie non si carica

.

Q11. Il caricabatterie può comunicare con il BMS?

R: No

Q12. Come evitare che una cella venga sovraccaricata durante la ricarica?

A1: collega il connettore del bilanciamento al caricabatterie e scegli la modalità di ricarica del bilanciamento. il caricabatterie monitorerà e bilancerà la tensione di ciascuna cella durante la ricarica.

Q13. Il caricabatterie può funzionare da solo senza BMS?

R: sì, il caricabatterie può caricarsi da solo, bilanciarsi da solo, scaricarsi da solo, bilanciare la carica da solo, quando si carica da solo, non è necessario collegare il connettore di bilanciamento della batteria al caricabatterie, ma la cella potrebbe essere sovraccarica.

Q14. Il caricabatterie può monitorare la tensione di ciascuna cella?

R: Sì, monitora e bilancia la tensione di ciascuna cella durante la carica, lo scaricamento o quando la batteria non è in uso.

Q15. Il caricabatterie può funzionare come SMPS?

R: Sì, nel menu scegli "alimentazione", l'unità può funzionare come SMPS. è possibile impostare la tensione e la corrente di uscita. in modalità di alimentazione, non collegare alcuna batteria al caricabatterie.

Tuttavia, quando si carica una batteria, l'unità deve funzionare solo come caricabatterie e non come SMPS.

Q16. In modalità di alimentazione (SMPS), perché il caricabatterie non può essere collegato alla batteria e caricare la batteria?

R: può funzionare, ma non è sicuro.

Gli alimentatori a commutazione (SMPS) e i caricabatterie sono due diversi tipi di dispositivi che hanno funzioni e applicazioni diverse.

Un SMPS è un alimentatore che converte l'energia elettrica in modo efficiente da una forma all'altra, in genere da CA a CC. Gli SMPS sono ampiamente utilizzati nei dispositivi elettronici per convertire la tensione e fornire una tensione di uscita stabile e regolata per alimentare i componenti del dispositivo. Gli SMPS sono comunemente utilizzati in computer, televisori, apparecchiature audio e altri dispositivi elettronici.

Un caricabatterie, invece, è un dispositivo che utilizza l'energia elettrica per caricare una batteria o un altro dispositivo di accumulo di energia. I caricabatterie sono progettati per fornire una tensione e una corrente specifiche alla batteria, che le consente di immagazzinare energia per un uso successivo. I caricabatterie sono comunemente utilizzati nei veicoli elettrici, negli smartphone, nei laptop e in altri dispositivi portatili.

In sintesi, gli SMPS sono alimentatori che convertono l'energia elettrica da una forma all'altra, mentre i caricabatterie sono dispositivi che utilizzano l'energia elettrica per caricare batterie o altri dispositivi di accumulo dell'energia. Anche se potrebbero esserci delle sovrapposizioni tra i due dispositivi, sono progettati per scopi e applicazioni diversi.

Se hai bisogno di caricare immediatamente la batteria ma il caricabatterie non la carica e non hai un altro caricabatterie a portata di mano, non esitare a contattarci. ti diremo come caricarlo in modalità SMPS.
