24V 1200W corrente di tensione regolabile Fornitore di alimentazione commutativo Compatto 68mm Basso rumore SMPS 50A 24V

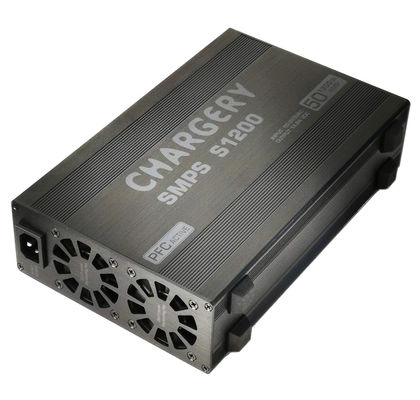

L'S1200 è un SMPS programmato con PFC in grado di fornire una potenza di 50 A a 12-24 V e 1200 W a AC90V ~ 265 V, il tutto in una dimensione compatta.che consente di raggiungere un'efficienza fino al 94%Il suo design è compatto a soli 68 mm e funziona con basso rumore grazie a un ventilatore di raffreddamento controllato dalla temperatura.
Caratteristiche
- Controllo intelligente della tensione e della corrente di uscita mediante MCU, calibrazione al 100% prima della consegna
- PFC attivi: corrente di ingresso CA più piccola, meno interferenze, e conformi al regolamento della Commissione europea n. 278/2009 e alla versione 2 di Energy Star.0
- AC 90-265V per il funzionamento mondiale: non è necessario alcun interruttore alternativo, funzionamento sicuro in tutto il mondo.
- Fino al 94% dell'efficienza di conversione, solo 68 mm.
- tensione di uscita programmabile da 12V a 24V
- Basso rumore 2 Ventilatori di raffreddamento intelligenti accesi e regolare automaticamente la velocità sulla temperatura

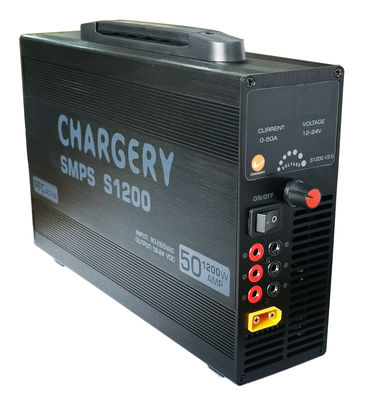

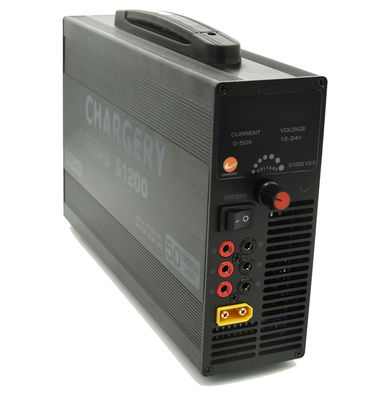

- 4 uscite possono fare più caricabatterie contemporaneamente, 3 coppie di connettore in oro da 4,0 mm fino a 20A ciascunouscita, un connettore in oro da 4,5 mm (XT-90) fino a 60A
Specificità
| Parametro di ingresso |
Valore |
| Tensione nominale |
AC110 / 220V |
| Voltaggio consentito |
AC90 ~ 265V |
| Frequenza nominale |
50/60 Hz |
| Frequenza consentita |
47-63 Hz |
| Corrente massima RMS |
15A @90V, 6.0A @220V |
| Efficienza |
94% a carico del 60% e 220Vac |
| PFC attivi |
PF>0,99 a 90VAC e 100% di carico; PF>0,97 a 220VAC e 100% di carico |
| Parametro di uscita |
Valore |
| Intervallo di tensione |
12 ~ 24V programmati |
| Precisione della tensione |
± 2% |
| Accuratezza attuale |
± 5% |
| Voltaggio di onda |
150 mV |
| Intervallo di corrente |
50A al massimo. |
| Potenza |
1200W al massimo. |
Applicazione
- Applicazione a domicilio
- Caricabatterie a corrente continua da 12 a 24 V, caricabatterie di bilanciamento per modelli RC, UAV e droni
- E-bike, caricabatterie per e-scooter.
Vantaggi
Due tecnologie di base
Adottare caricabatterie e alimentatori ad alta potenza e ad alta efficienzaZVS/ZCS e rettifica sincrona realizzano il 94% di alta efficienza, tensione di uscita e controllo della corrente da parte di MCU rendono tutti i parametri di carica programmabili.
BMS ad alta precisione adotta ADC a 12 o 16 bit per misurare la tensione della cella, la corrente di carica e scarica e la temperatura della batteria.
BMS di ricarica e il caricabatterie comunicano tra loro, evitare di tagliare la ricarica da Open DCC o relè, questa funzione può risparmiare tempo di ricarica e prolungare la durata della batteria,allo stesso tempo non hanno bisogno di installare DCC o relè per interrompere la ricarica quando qualsiasi cella raggiungere la tensione più alta.
Profil di carica
CHARGERY è una società quasi unica nel mercato degli UAV (modello RC, droni grandi) e EV (e-bike, e-motocycle, e-scooter), abbiamo sviluppato allo stesso tempo un caricabatterie AC ad alta potenza e un BMS.
Dal 2006, ci concentriamo sullo sviluppo di caricabatterie ad alta potenza (fino a 60A 3000W), caricabatterie di equilibrio (input AC, input DC e doppio input AC/DC) e 800A BMS per batterie LiPo/LiFe/LiTO fino a 24S.
Il caricabatterie può caricare qualsiasi batteria chimica incluse LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD e Pb (acido di piombo, batteria VRLA), numero di celle, corrente di carica,tensione terminale e corrente terminale possono essere programmati. e rendersi contoprotezione anti-scintille e di polarità inversa quando la batteria ad alta tensione è collegata al caricabatterie o all'inverter (loader).
BMS di carica può gestire fino a 800A di carica e scarica corrente, speciale progettato DCC (contattore DC) è incorporato in sovratensioneCircuito di soppressione.
Operazione
- Collegare lo SMPS alla presa CA 110/220V
- Accendi l' interruttore di alimentazione

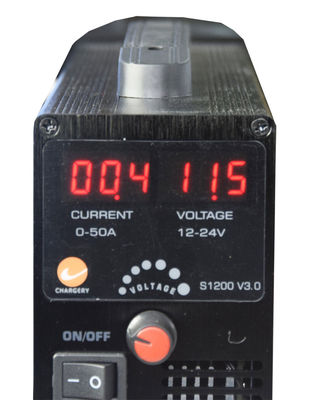

- Regola la tensione di uscita girando il pulsante. Il LED digitale visualizzerà la tensione di uscita e la corrente.
- Collegare il dispositivo idoneo all'S1200, la tensione di ingresso del dispositivo deve essere compresa tra 12 e 24 V.
- La tensione di regolazione durante il lavoro è disponibile.
PFC attivi
Efficienza
Pacco
- S1200 unità di base: 1pcs
- Cavo di alimentazione: 1pcs
- Manuale: 1 pezzo
- Collegamento femminile XT-90: 1pcs
| Modello |
Voltaggio di uscita |
corrente di uscita |
Potenza massima |
Visualizzazione |
| S400 V3.0 |
10V-30V |
13.5A al massimo. |
400 W |
LED digitali |
| S600PLUS V2.0 |
5-26V |
1-25A regolabile |
600 W |
LCD a colori |
| S1200 V3.0 |
12V-24V |
50A al massimo. |
1200 W |
LED digitali |
| S1500 V3.0 |
10V-30V |
1-60A regolabile |
1500 W |
LCD a colori
|
Domande frequenti
Q1. Posso avere un ordine di campione per SMPS?
R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità.
D2: e il tempo di consegna?
R: 3-5 giorni lavorativi per la preparazione dei campioni, 5-10 giorni lavorativi per la produzione di massa.
Q3. Avete un limite di MOQ per gli ordini OEM?
A: MOQ basso, 1pc per il controllo dei campioni è disponibile.
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
R: Spedizione via DHL, UPS, FedEx o TNT. L'arrivo richiede 3-5 giorni. Spedizione aerea e marittima opzionale.
Q5. Come procedere con un ordine per SMPS?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
Terzo, conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
Q6. Va bene stampare il mio logo sul prodotto SMPS?
R: Sì, si prega di informarci formalmente prima della produzione.
Q7. Offrite garanzia per i prodotti?
R: Sì, offriamo 2 anni di garanzia ai nostri prodotti.
Q8. Come trattare con il difettoso?
A: In primo luogo, i nostri prodotti sono prodotti in rigoroso sistema di controllo della qualità e il tasso difettoso sarà inferiore allo 0,2%.
In secondo luogo, durante il periodo di garanzia, invieremo nuove luci con nuovo ordine per piccole quantità.Le ripareremo e le rispediremo a voi o possiamo discutere la soluzione, inclusa la chiamata secondo la situazione reale..
Q9. Perché la lettura di tensione e corrente su LED non è accurata?
R: tensione e corrente è molto sensibile a causa del loro piccolo valore, quindi si prega di controllare il cavo di uscita di connessione, quando la distanza tra il SMPS e il dispositivo è un problema,si prega di allungare il cavo CA NON allungare il cavo CC (cavo di uscita). la lunghezza del cavo di uscita di 1 metro (10AWG) è suggerita, oltre 1 metro, influenzerà la precisione della tensione e della corrente specialmente a 50A.
